7. 线束和PCBA工艺组

概述​

线束和PCBA工艺组是几何成本估算软件中的重要功能模块，用于管理和配置线束制造和印刷电路板组装（PCBA）的工艺参数。本章将详细介绍如何配置和使用这些工艺组功能。

本章包括以下主题​

  • 线束工艺组概述
  • PCBA工艺组概述
  • 工艺组配置
  • 工艺参数管理
  • 工艺组应用
  • 最佳实践

线束工艺组概述​

线束工艺组用于定义和管理线束制造过程中的各种工艺参数，包括：

  • 线材处理：线材切割、剥皮、压接等工艺
  • 组装工艺：线束组装、绑扎、保护等工艺
  • 测试工艺：电气测试、外观检查等工艺
  • 包装工艺：包装、标识、存储等工艺

线束工艺特点​

  • 工艺复杂性：线束制造涉及多种工艺步骤
  • 参数多样性：每个工艺步骤都有多个参数
  • 质量要求：对工艺精度和质量有严格要求
  • 成本影响：工艺参数直接影响制造成本

PCBA工艺组概述​

PCBA工艺组用于定义和管理印刷电路板组装过程中的各种工艺参数，包括：

  • 元件贴装：SMT贴装、DIP插装等工艺
  • 焊接工艺：回流焊、波峰焊等工艺
  • 测试工艺：ICT测试、功能测试等工艺
  • 后处理：清洗、涂覆、包装等工艺

PCBA工艺特点​

  • 自动化程度高：大部分工艺采用自动化设备
  • 精度要求高：对贴装精度和焊接质量要求严格
  • 工艺参数多：涉及温度、时间、压力等多个参数
  • 成本敏感：工艺参数对成本影响显著

工艺组配置​

系统管理工具集配置​

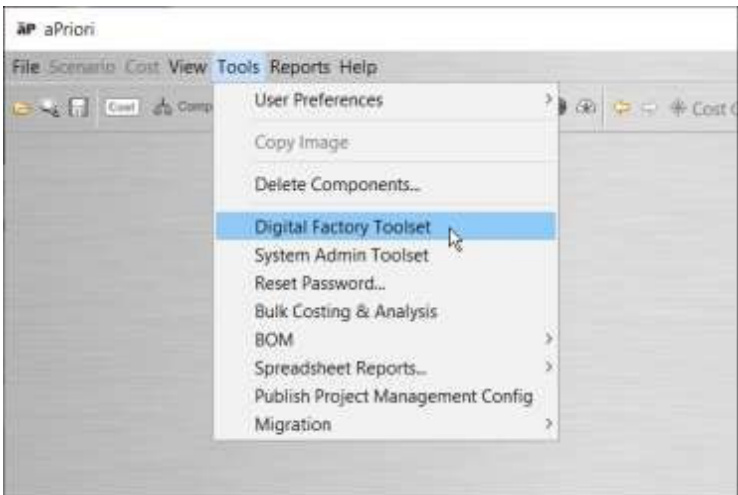

系统管理工具集

系统管理工具集是配置工艺组的主要界面，包括：

  • 系统管理员：管理用户、组、权限等
  • 数字工厂工具集：管理数字工厂和工艺参数
  • 迁移导入工具：数据迁移和导入功能

系统管理员配置​

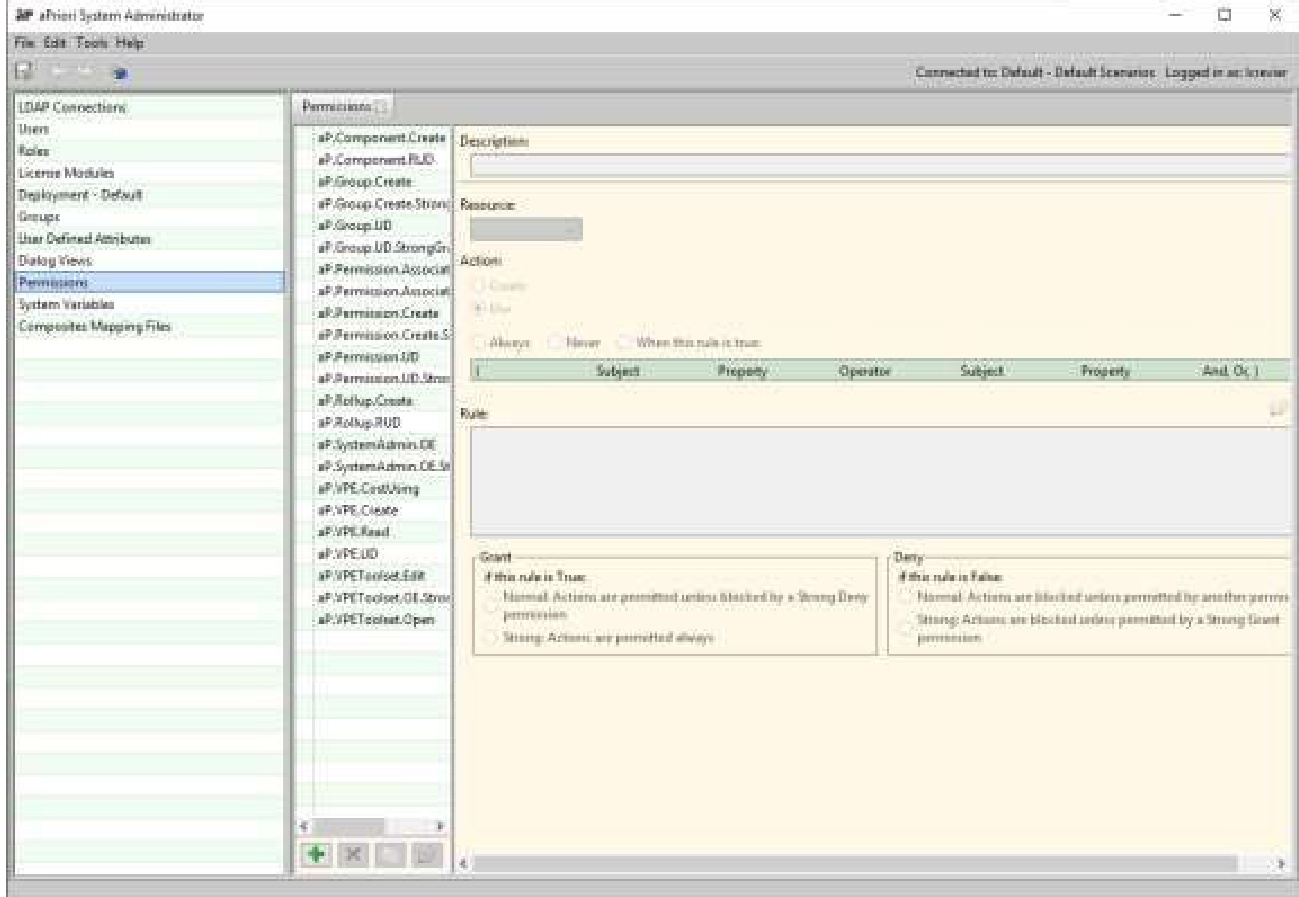

系统管理员界面

系统管理员界面用于：

  • 用户管理：创建、编辑、删除用户
  • 组管理：管理用户组和权限
  • 权限配置：设置访问控制权限
  • 系统设置：配置系统参数

权限配置​

权限配置界面

权限配置界面用于：

  • 创建权限：定义新的访问权限
  • 编辑权限：修改现有权限设置
  • 关联权限：将权限分配给用户组
  • 权限验证：验证权限配置

工艺参数管理​

参数分类​

工艺参数可以按以下方式分类：

  1. 按工艺类型分类：

    • 线束工艺参数
    • PCBA工艺参数
    • 通用工艺参数

  2. 按参数性质分类：

    • 物理参数（温度、压力、时间等）
    • 几何参数（尺寸、位置、角度等）
    • 质量参数（精度、公差、标准等）

  3. 按应用范围分类：

    • 全局参数（适用于所有工艺）
    • 局部参数（适用于特定工艺）
    • 临时参数（临时使用的参数）

参数配置​

基本参数配置​

基本参数配置包括：

  • 参数名称：定义参数的标识名称
  • 参数类型：选择参数的数据类型
  • 默认值：设置参数的默认值
  • 取值范围：定义参数的有效范围
  • 单位：指定参数的计量单位

高级参数配置​

高级参数配置包括：

  • 计算公式：定义参数的计算方法
  • 依赖关系：设置参数间的依赖关系
  • 验证规则：定义参数的验证条件
  • 历史记录：记录参数的变化历史

参数验证​

参数验证确保工艺参数的有效性和合理性：

  1. 范围验证：检查参数是否在有效范围内
  2. 类型验证：验证参数的数据类型
  3. 逻辑验证：检查参数间的逻辑关系
  4. 业务验证：验证参数是否符合业务规则

工艺组应用​

线束工艺组应用​

线束工艺组在以下场景中应用：

  1. 设计阶段：

    • 工艺可行性分析
    • 成本估算
    • 设计优化

  2. 制造阶段：

    • 工艺指导
    • 质量控制
    • 成本控制

  3. 管理阶段：

    • 工艺监控
    • 性能分析
    • 持续改进

PCBA工艺组应用​

PCBA工艺组在以下场景中应用：

  1. 设计阶段：

    • 可制造性分析
    • 成本评估
    • 设计验证

  2. 制造阶段：

    • 工艺控制
    • 质量保证
    • 效率优化

  3. 管理阶段：

    • 工艺监控
    • 数据分析
    • 优化改进

工艺组配置示例​

线束工艺组配置示例​

以下是一个线束工艺组的配置示例：

{
  "processGroup": "Harness_Assembly",
  "processes": [
    {
      "name": "Wire_Cutting",
      "parameters": [
        {"name": "cutLength", "type": "double", "default": 100.0, "unit": "mm"},
        {"name": "tolerance", "type": "double", "default": 0.5, "unit": "mm"},
        {"name": "cutSpeed", "type": "double", "default": 50.0, "unit": "mm/s"}
      ]
    },
    {
      "name": "Wire_Stripping",
      "parameters": [
        {"name": "stripLength", "type": "double", "default": 5.0, "unit": "mm"},
        {"name": "stripDepth", "type": "double", "default": 0.1, "unit": "mm"},
        {"name": "stripSpeed", "type": "double", "default": 30.0, "unit": "mm/s"}
      ]
    }
  ]
}

PCBA工艺组配置示例​

以下是一个PCBA工艺组的配置示例：

{
  "processGroup": "PCBA_Assembly",
  "processes": [
    {
      "name": "SMT_PickAndPlace",
      "parameters": [
        {"name": "placementSpeed", "type": "double", "default": 10000, "unit": "components/hour"},
        {"name": "placementAccuracy", "type": "double", "default": 0.1, "unit": "mm"},
        {"name": "nozzleSize", "type": "string", "default": "0402"}
      ]
    },
    {
      "name": "Reflow_Soldering",
      "parameters": [
        {"name": "peakTemperature", "type": "double", "default": 245.0, "unit": "°C"},
        {"name": "reflowTime", "type": "double", "default": 60.0, "unit": "seconds"},
        {"name": "rampRate", "type": "double", "default": 2.0, "unit": "°C/s"}
      ]
    }
  ]
}

工艺组管理​

工艺组创建​

创建工艺组的步骤：

  1. 定义工艺组名称：为工艺组指定唯一的名称
  2. 选择工艺类型：确定工艺组的类型（线束或PCBA）
  3. 配置工艺参数：设置工艺组包含的参数
  4. 设置默认值：为参数设置默认值
  5. 验证配置：验证工艺组配置的正确性

工艺组编辑​

编辑工艺组的操作：

  1. 修改参数：调整工艺参数的值或范围
  2. 添加参数：向工艺组添加新的参数
  3. 删除参数：从工艺组中移除不需要的参数
  4. 更新配置：保存修改后的配置

工艺组删除​

删除工艺组的注意事项：

  1. 依赖检查：检查是否有其他对象依赖该工艺组
  2. 数据备份：在删除前备份相关数据
  3. 权限验证：确认有删除工艺组的权限
  4. 影响评估：评估删除对系统的影响

工艺组优化​

性能优化​

工艺组性能优化包括：

  1. 参数优化：优化工艺参数以提高效率
  2. 流程优化：优化工艺流程以减少时间
  3. 资源优化：优化资源使用以降低成本
  4. 质量优化：优化工艺参数以提高质量

成本优化​

工艺组成本优化策略：

  1. 参数调整：调整参数以降低成本
  2. 工艺改进：改进工艺以减少浪费
  3. 设备优化：优化设备使用以提高效率
  4. 材料优化：优化材料使用以降低成本

故障排除​

常见问题​

  1. 工艺组不显示：

    • 检查权限设置
    • 验证配置是否正确
    • 确认数据是否正确加载

  2. 参数配置错误：

    • 检查参数类型是否匹配
    • 验证参数范围是否合理
    • 确认计算公式是否正确

  3. 性能问题：

    • 检查数据量是否过大
    • 验证系统资源是否充足
    • 确认配置是否优化

解决方案​

  1. 权限问题：

    • 检查用户权限设置
    • 验证组权限配置
    • 确认资源访问权限

  2. 配置问题：

    • 检查配置文件
    • 验证参数设置
    • 重置默认配置

  3. 数据问题：

    • 清理和验证数据
    • 优化数据格式
    • 使用数据压缩技术

最佳实践​

配置建议​

  1. 命名规范：使用统一的命名规范
  2. 参数分类：合理分类工艺参数
  3. 默认值设置：设置合理的默认值
  4. 验证规则：定义完善的验证规则

使用建议​

  1. 定期更新：定期更新工艺组配置
  2. 性能监控：监控工艺组性能
  3. 用户培训：培训用户正确使用工艺组
  4. 文档维护：维护完整的文档

总结​

线束和PCBA工艺组是几何成本估算软件中重要的功能模块，通过合理配置和管理工艺组，可以有效地支持线束制造和PCBA组装过程，提高生产效率，降低成本，保证产品质量。
